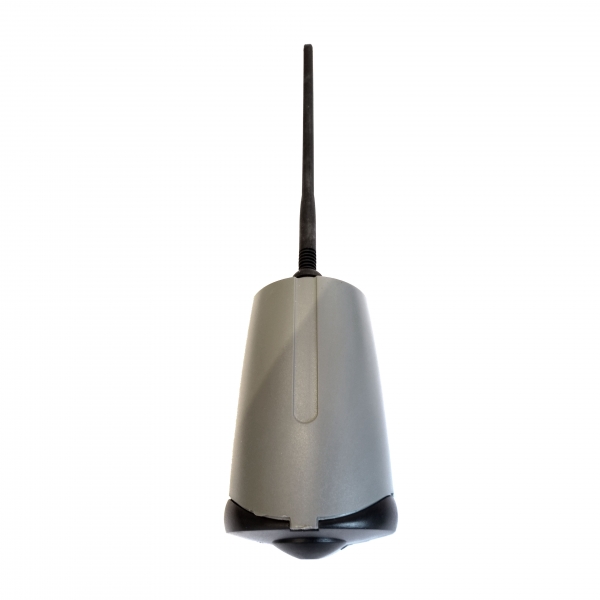

JCM Empfänger Micro 2+ 31 DCS Plus 2 kanal 12/24V

JCM Empfänger Micro 2+ 31 DCS Plus 2 kanal 12/24V

110,00 € *

inkl. MwSt. zzgl. Versandkosten

Lieferzeit ca. 1-3 Werktage


  • 40115
FUNKTIONSWEISE Wenn ein Code empfangen wird, überprüft der Empfänger, ob dieser gespeichert ist.... mehr
"JCM Empfänger Micro 2+ 31 DCS Plus 2 kanal 12/24V"

FUNKTIONSWEISE
Wenn ein Code empfangen wird, überprüft der Empfänger, ob dieser gespeichert ist. Wenn das der Fall ist, aktiviert er den zugehörigen Kanal je nach dem welcher Modus programmiert wurde.

FUNKlONSMODUS EINKANAL

  • Der EinkanaI-Empfänger (ohne zusätzliche Kanalkarten) kann durch einen Einkanal-Sender aktiviert werden, auch durch 2/3/4 Kanal eines Senders)

Der Modus Schaltimpuls oder Bislabil geschieht durch den Microschalter.

  • Schaltimpuls: Diese Funktion ist die üblicherweise benutzt. Das Relais bleibt solange aktiviert, wie der Schalter des Empflängers gedrückt wird.
  • Bistabil: Das Relais hat folgende Funktion: Beim ersten Drücken des Empfängers rastet das Relais ein und bleibt in dieser Position, auch wenn der Druckknopf des Empfängers losgelassen wird. Ein zweites Drücken des Empfängers wird das Relats ausgeschaltet. Ein drittes Drücken lässt es wiedereinrasten und so weiler.

PROGRAMMIERUNG \ MANUELLE PROGRAMMIERUNG:
Wenn die rote Kontrollampe für Programmierung eingeschaltet wird ist ein langes akustisches Signal aktiv . Dann senden sie den Code, den Sie programmieren wollen, indem Sie den Sender oder die Zugangskontrollkarte aktivieren, die Sie speichern wollen. Nach jeder Speicherung eines Codes hören Sie ein kurzes akustisches Signal. Sind 10 Sekunden ohne Programmierung abgelaufen oder wird der Knopf auf der Rückseite! von irgend einem bereits gespeicherten Sender gedrückt, dann. verläßt der Empfänger den Programmiermodus uns schaltet automat1sch im Funktionsmodus e1n wo er fur Ausgang bereit steht. Für eine Programmierung via Radio muß der Programmierungswähler via Radio vorher auf Position Y gestellt werden (je nach Modell).

PROGRAMMIERUNG VIA RADIO ZUSÄTZUCHER SENDER MIT EINEM "MASTERSENDER"
Ist es notwendig über ein in diesem Empfänger bereits gespeicherten Sender zu verfügen.
Mit Hilfe eines Kugelschreibers oder einer Büroklammer den Knopf auf der Rückseite des Senders drücken, von dem man auch wei, daß er bereits in diesem Empfänger gespeichert wurde (sollte es mehr als ein Empfänger in der l Nähe geben, so wird der Programmierungsmodus in all denen aktiviert die diesen Sender erkennen). Den Empfänger gibt einen langen Tonsignal aus um anzumelden daß der Programmierungsmodus eingetreten ist. Anschließend, um einen neuen Sender einzuprogrammieren, muß man in jedem von ihnen den gewünschten, Kanal aktivieren. Um die korrekte Programmierung zu bestätigen, warten Sie nach jeder Eingabe auf das kurze Tonsignal. Sind 10 Sekunden ohne Programmierung abgelaufen oder wird der Knopf auf der Rückseite von irgend einem bereits gespeicherten Sender gedrückt, dann verläßt der Empfänger den Programmierungsmodus uns schaltet automatisch im Funktionsmodus ein wo er für Ausgang bereit steht.

PROGRAMMIERUNG VIA RADIO ZUSÄTZUCHER SENDER OHNE "MASTERSENDER" (PIN-MODE) Um auf diese Art Arbeiten zu können, ist.es notwendig vorher ein PIN programmiert zu haben. Dieser PINt (4 stellige Zahl), wird mit Hilfe eines MANAGER+DCS oder MINIMAN+DCS, in den ersten Handsender bzw direkt auf der Speicherkarte gespeichert. Um diesen "PIN" im Empfänger zu speichern, den Programmiertaster 1 Sekunden lang gedrückt bis ein 4 Sekunden langer Piepton zu hören ist, welcher ein Reset der Anlage anzeigt und bei gedrücktem Taster den Handsender aktivieren. Der PIN wird automatisch im Speicher des\ Empfängers gespeichert wenn man ein langer Piepton hört. Danach wird man zwei Piepsignalen hören, damit!' angezeigt wird dass die Codespeicherungsphase beende! ist. Ab diesem Zeitpunkt wird der Empfänger alle! Handsender erkennen, welche diesen PIN haben. Somit erfolgt die Programmation eines zusätzlichen Hand-Senders, welchem vorher dieser PIN eingegeben wurde durch den Druck auf den Druckknopf rückseitig auf [ dem Handsender liegen. Ein langer Piepton wird hörbar, der die programmierungdes Handsenders bestätigt.

PROGRAMMIERUNG MIT TRAGBARER PROGRAMMIEREINHEIT
Schalten Sie den Empfänger. Ziehen Sie die Speicherkarte des Empfängers heraus. Schieben Sie die in den dafür vorgesehenen Anschluß des tragbaren Programmierers. Führen Sie die gewünschten Operationen aus (Speicherung von Reservecodes, Kopien, ... ) Schieben Sie die Speicherkarte wieder in der Empfänger.

LÖSCHEN DES SPEICHERS
Ein Code kann er nicht einzeln gelöscht werden. Die dort gespeicherten Codes können nur durch ein Reset des gesamten Speicher gelöscht werden. Zum löschen der im Empfänger abgespeicherten Codes, 1 muss die Programmiertaste 5 Sekunden lang betätigt werden. Ein Signal mit dem der Empfängeranzeigt, dass er im Programmationsmodus ist. Nach 5 Sekunden hört man unterbrochene akustische Signale, welche anzeigen, das der Speicher leer und wieder bereit für die Aufnahme neuer Sender ist. Der PIN der P Installation bleibt erhalten im Falle, das in PIN-MODE gearbeitet wird. Siehe weiteres in der Anleitung.

Technische Daten:

  • Frequenz 433 Mhz
  • Aufgeschraubte Antenne
  • Codesspeichersystem selbstlernend oder über programmer
  • 31 Codes / insertable 126 / 500 Codes
  • IP44
  • Abmessungen: 127 x 70 x 52 mm

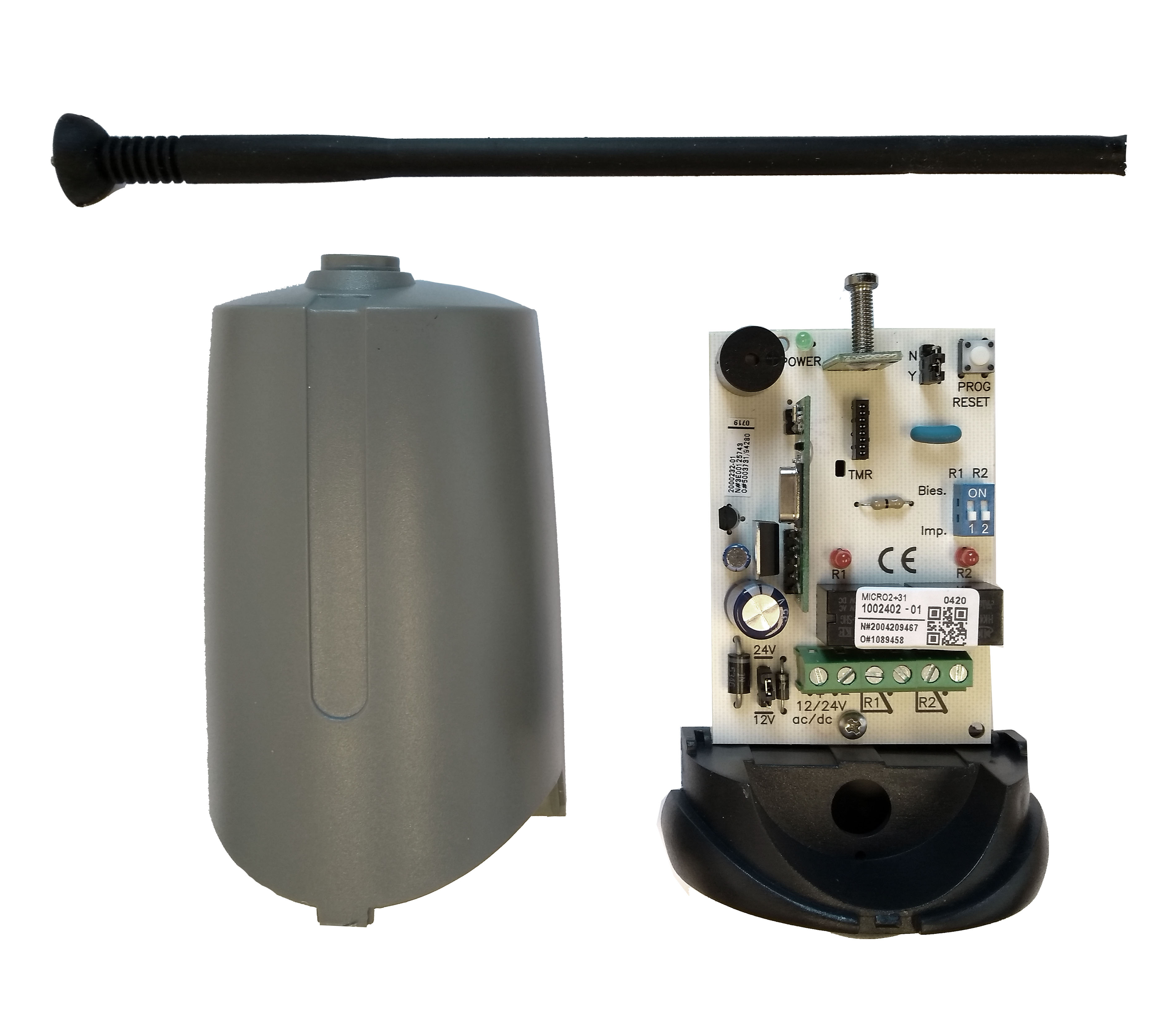

Lieferumfang

  • 1 x Empfänger
  • 1 x Antenne
  • 1 x Anleitung
Frequenz: 433.920 MHz
Kanal: 2
Betriebsspannung: 12 Volt AC/DC, 24 Volt AC/DC
