Funkempfänger von SET Funkempfänger BASE MN + 4 x MUVPro 4 Kanal Handsender

Funkempfänger von SET Funkempfänger BASE MN + 4 x MUVPro 4 Kanal Handsender

Funkempfänger von SET Funkempfänger BASE MN + 4...

179,00 € *

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage


  • 40172

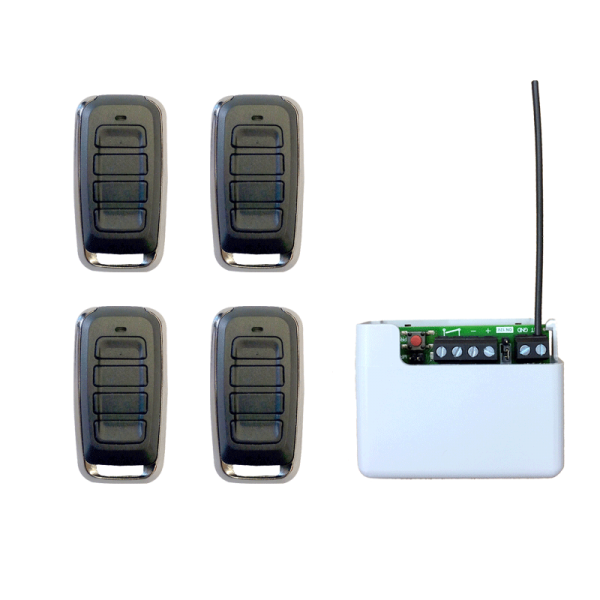

Das Set von JCM besteht aus dem Mini-Funkempfänger BASE-MN und 4 x MUVPro 4-Kanal... mehr
"Funkempfänger von SET Funkempfänger BASE MN + 4 x MUVPro 4 Kanal Handsender"

Das Set von JCM besteht aus dem Mini-Funkempfänger BASE-MN und 4 x MUVPro 4-Kanal Handsendern. Es eignet sich optimal zur Erneuerung von Anlagen!



MUV Pro Handsender von JCM

Der MUV Pro Handsender von JCM bietet alle Vorteile der JCM Handsenderserie mit dem zusätzlichen Mehrwert, dass dieser Handsender mit unseren Programmiergeräten programmiert und verwaltet werden kann. Diese Handsenderserie verfügt natürlich auch über die Eigenschaften wie APS, Wechselcodetechnik und die Möglichkeit der Fernverwaltung vom PC Arbeitsplatz aus.

Installateur Personalisierung

Der Installateur kann seine Handsender mit einem individuellen Code versehen und gegen Mitbewerber schützen. Dazu werden wahlweise die Programmiergeräte MAESTRO oder PRO-MAN benötigt.

Flexibilität und Schnelligkeit beim programmieren der Elemente

Die Handsender und die Näherungselemente können per Funk und ohne mechanischen Kontakt eingelernt werden.

Anwendbar für Rolltore, Schwingtore, Schiebetore, Drehflügeltore, Sektionaltore, Falltore Drehtüren, Schranken, Pöller.

Technische Daten des Funkempfängers:

  • Sendefrequenz: 868.350 MHz; Amplitude Shift Keying 'ASK'
  • Sendekanäle: 4 Kanal
  • Codierart: Rollingcode: Hochsicherer Wechselcode (19 trillionen Wechselcodes).
  • Reichweite: 100 mm
  • Spannungsversorgung: 1 x 3VDC CR2032-Typ Batterie
  • Stromaufnahme: 200 mA
  • Betriebstemperatur: –20ºC bis + 55ºC
  • Abmaße: 68 mm x 36 mm x 14,4 mm
  • Batterie: CR 2032 - 3V, im Lieferumfang

Lieferumfang:

  • 1x Funkempfänger BASE-MN
  • 4x Handsender MUVPro 4 Kanal

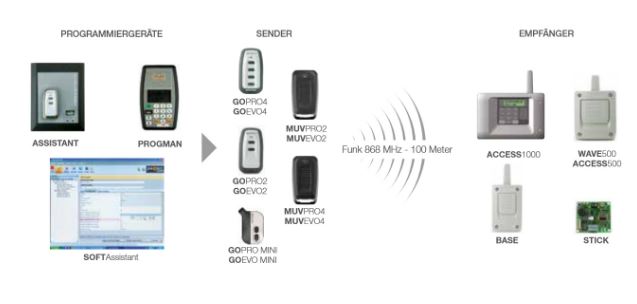

 jcm_sender_uebersicht



Wie wird der Handsender eingelernt?

ALLGEMEINE ANLEITUNG ZUR EINSTELLUNG EINES HANDSENDERS OHNE DIP-SCHALTERN

Bevor Sie Ihren neuen Handsender nutzen können, müssen Sie ihn in Ihrem Empfänger bzw. Ihrer Steuerung einlernen. Öffnen Sie dazu den Empfänger bzw. die Steuerung am Tor bzw. Motor. Verfolgen Sie am besten das Antennenkabel, es führt direkt zur Empfängereinheit.Aber Vorsicht! Die Anlage könnte unter Spannung stehen!

Zu beachten ist:

  1. Öffnen Sie den Empfänger und schauen Sie auf die Platine. Dort sollte eine Lerntaste zu sehen sein. Diese kann u.a. wie folgt beschriftet sein: LERNEN, LEARN, MEMORY, PROGRAMM, PRG, P, M, L, K1 oder 1
  2. Drücken Sie die Taste für max. 2 Sekunden, danach kann ein Ton ertönen oder eine LED leuchten/blinken.

Jetzt befindet sich der Empfänger im Lernmodus

  • Drücken Sie nun für mindestens 3 Sekunden die gewünschte Taste am neuen Handsender (Achtung, das Tor könnte sich bewegen!)
  • Nun ist diese Taste eingelernt. Um ggf. weitere Tasten einzulernen, wiederholen Sie die Schritte 2 und 3

Tipp:

Da es sich hierbei nur um eine allgemeine Anleitung handelt, die auf die meisten Empfänger zutrifft, nehmen Abbildung beispielhaft Sie in jedem Fall die Beschreibung des gelieferten Handsenders (falls vorhanden) und die Ihres Tor-Empfängers/Steuerung zur Hilfe.

Download (245kb)

Mini-Funkempfänger BASE-MN von JCM

Der Mini-Funkempfänger BASE-MN von JCM 868.350 MHz für bis zu 500 Benutzern, wurde zur Platzierung in Steuerungen mit wenig Platzbedarf entwickelt und kann in alle Motorsteuerungen mit 12/24 V AC/DC eingebaut werden.

Folgende Features bietet der BASE-MN:

  • Kleine Größe: 66 x 44 x 18 cm ( B x H x T )
  • Spannungsversorgung: 12 oder 24 Volt AC/DC wählbar mit Jumper
  • Integrierte Antenne (mit Möglichkeit des Anschlusses für eine Externe Antenne)
  • Schützendes Kunststoff-Gehäuse
  • Anwendung: ​Industriell
  • Zum Einbau in Steuerungen und Antrieben

Anwendbar für: Rolltore - Schwingtore - Schiebetore - Drehflügeltore - Sektionaltore - Falltore - Drehtüren - Falttore - Glastüren - Schranken - Pöller

Technische Daten des Funkempfängers:

  • Mini-Funkempfänger mit 868.350 MHz, 1 Relais, 500 Benutzer.
  • Interner Speicher mit Anschluss für den ASSISTANT.
  • Spannungsversorgung: 12/24 V AC/DC, wählbar über Jumper.
  • Ruhe-/ Betriebsstromaufnahme: 18mA / 40mA.
  • Betriebstemperatur: -20°C bis +55°C.
  • Integrierte Antenne, Anschlussmöglichkeit für externe Antenne.
  • Durch Kunststoffgehäuse geschützt



Betriebsspannung: 12 Volt AC/DC, 24 Volt AC/DC
Kanal: 4
Frequenz: 868.350 MHz
