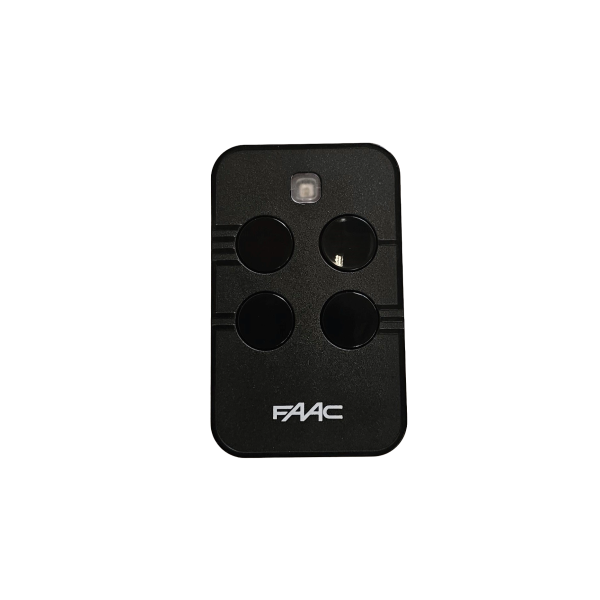

FAAC Handsender XTO4 SLH-DS 868 MHz – 4 Kanal

FAAC XTO4 SLH-DS 868 MHz – Hersteller-Artikelnummer 787031

Der FAAC XTO4 ist ein moderner 4-Kanal-Handsender für FAAC Tor- und Garagensteuerungen. Er arbeitet auf der Funkfrequenz 868,35 MHz und unterstützt die Codierungsverfahren SLH und DS. Das Standard-Kommunikationsprotokoll des Handsenders ist SLH.

Hochsichere SLH-Decodier-Technologie

Die SLH-Technologie (Self Learning Hopping Code / Selbstlernender Hopping Code) basiert auf einem patentierten FAAC-Verfahren. Bei jeder Übertragung wird der Code nach einem bestimmten Algorithmus verändert. Dadurch wird die Sicherheit der Funkübertragung erhöht und ein einfaches Kopieren des Funksignals verhindert.

Der Handsender und der zugehörige Empfänger werden miteinander synchronisiert. Nur entsprechend eingelernte bzw. autorisierte Handsender können die Funksteuerung auslösen.

Unkompliziertes Einlernen weiterer Handsender

Ein besonderer Vorteil der FAAC-SLH-Technologie ist das Selbstlernverfahren. Bereits an der Anlage eingelernte Handsender können dazu verwendet werden, weitere kompatible Handsender einzulernen.

Der XTO4 verfügt außerdem über eine zweifarbige LED, die den Benutzer bei den Programmier- und Lernvorgängen unterstützt.

Kompatibilität

Der FAAC XTO4 SLH-DS 868 MHz ist ein 4-Kanal-Handsender und kann zur Steuerung von bis zu vier Funktionen bzw. Anlagen verwendet werden.

Der Handsender unterstützt bei der 868-MHz-Version die Kommunikationsprotokolle SLH und DS. Dabei ist SLH das voreingestellte Protokoll, während DS insbesondere zur Ergänzung bzw. Erweiterung bestehender kompatibler Anlagen verwendet werden kann.

Durch das FAAC omniDEC-System können unterschiedliche Codierungen kanalweise verwaltet werden. Dadurch eignet sich der XTO4 auch für Anwendungen, bei denen mehrere kompatible Systeme mit einem Handsender bedient werden sollen.

Technische Daten

• Hersteller: FAAC

• Modell: XTO4 SLH-DS

• Hersteller-Artikelnummer: 787031

• Frequenz: 868,35 MHz

• Kanäle: 4

• Kommunikationsprotokolle: SLH / DS

• Standard-Protokoll: SLH

• Codierung: Selbstlernende Codierung / Hopping Code

• Funkleistung: < 10 dBm (10 mW)

• Batterie: 1 x Lithium-Batterie 3 V, Typ CR2032

• Anzeige: zweifarbige LED

• Bauform: XTO-Serie, ergonomisches Design

Lieferumfang

• 1x FAAC Handsender XTO4 SLH-DS 868 MHz, 4 Kanal

• 1x CR2032 Batterie

• 1x Bedienungsanleitung

ALLGEMEINE ANLEITUNG ZUM EINLERNEN DES HANDSENDERS

Bevor Sie Ihren neuen Handsender verwenden können, muss er an der vorhandenen FAAC-Funkanlage bzw. am entsprechenden Empfänger eingelernt werden.

Wichtig: Die genaue Vorgehensweise hängt von der verwendeten FAAC-Steuerung bzw. dem Empfänger und dem dort verwendeten Codierungsverfahren ab. Bitte beachten Sie deshalb immer auch die Anleitung Ihrer Torsteuerung bzw. des Funkempfängers.

Einlernen über den Empfänger

1. Öffnen Sie den Empfänger bzw. die Steuerung und suchen Sie auf der Platine nach der entsprechenden Lerntaste. Je nach Steuerung kann diese beispielsweise mit LEARN, MEMORY, PROG, PRG, P, M, K1 oder ähnlich bezeichnet sein.

2. Aktivieren Sie entsprechend der Anleitung des Empfängers den Lernmodus.

3. Drücken Sie anschließend die gewünschte Taste des XTO4-Handsenders entsprechend der Programmieranleitung des Empfängers.

4. Wird der Lernvorgang vom Empfänger bestätigt, ist die entsprechende Taste des Handsenders eingelernt.

5. Für weitere Tasten wiederholen Sie den Vorgang entsprechend der Anleitung Ihrer Steuerung.

Einlernen über einen bereits vorhandenen FAAC-Handsender

Bei kompatiblen FAAC-SLH-Systemen kann das FAAC-Selbstlernverfahren „Handsender zu Handsender“ verwendet werden. Hierbei kann ein bereits an der Anlage eingelernter Handsender zum Einlernen eines weiteren kompatiblen Handsenders verwendet werden.

Die genaue Tastenkombination und Reihenfolge ist abhängig von der verwendeten FAAC-Anlage und sollte anhand der jeweiligen Bedienungsanleitung durchgeführt werden.

Achtung: Beim Programmieren eines Torhandsenders kann das Tor bzw. die Toranlage eine Bewegung ausführen. Stellen Sie daher sicher, dass sich keine Personen, Tiere oder Gegenstände im Gefahrenbereich befinden.

Hinweis: Diese Anleitung dient als allgemeine Orientierung. Für einen sicheren und erfolgreichen Programmiervorgang verwenden Sie bitte zusätzlich die Bedienungsanleitung Ihres FAAC-Empfängers bzw. Ihrer Torsteuerung.
